Présentation du rapport
|
|
1.3 Sismique Réflexion et Réfraction
La sismique réflexion et la sismique réfraction sont deux méthodes permettant de repérer la disposition des structures géologiques dans le sous-sol.
Dans les deux cas, on provoque un ébranlement qui donne naissance à des ondes sismiques que l'on détecte à leur retour à la surface du sol.
Ces deux méthodes servent à compléter la connaissance de la structure du sous-sol à plus ou moins grande profondeur. Ce sont des outils importants pour la recherche de gisements (structures des pièges d'hydrocarbures).
Sismique Réflexion
La sismique réflexion, permet de repérer des " réflecteurs " à la verticale du point d'origine des ondes.
Ces " réflecteurs "(ou interfaces) sont des surfaces qui renvoient les ondes à cause d'un changement assez brutal des propriétés physiques
(densité, élasticité) du sous-sol.
Ces surfaces de discontinuité peuvent être des limites de couches sédimentaires, ou des zones hétérogènes au sein d'une roche.
C'est pourquoi cette technique permet de définir avec précision la structure "superficielle".
La sismique réflexion, elle, complète cette connaissance par des informations sur les réflecteurs
plus profonds.

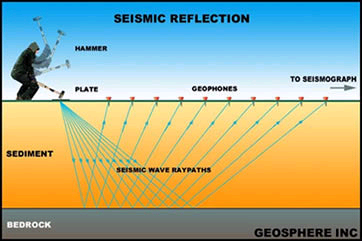

Sismique réflexion (USGS,2002)
Sismique Réfraction
La sismique réfraction a pour objectif l'étude profonde du sous-sol au delà des sédiments,
et donc l'analyse de la croûte océanique. Chaque ébranlement provoqué par une source permet de
repérer des surfaces de discontinuité (au sens physique et non au sens géologique) séparant des
roches où la célérité des ondes sismiques est différente. Ces surfaces ne sont repérées que
lorsqu'elles sont assez superficielles. Ce sont assez souvent des limites de couches sédimentaires.
Les ondes qui arrivent à une de ces limites sous l'angle d'incidence correspondant à la réfraction
limite se propagent ensuite le long de cette interface qui leur sert de " guide d'onde " ce qui
canalise leur énergie et leur permet de se propager plus loin. A cause des irrégularités de la
surface limite, des ondes remontent en permanence vers la surface. Ceux-ci sont reçus soit par des
récepteurs posés sur le fond, soit par des hydrophones traînés par un autre navire. Il n'est pas
rare que des campagnes mettent en oeuvre 2 navires, l'un émetteur, l'autre récepteur.

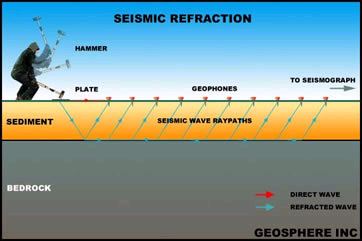

Sismique réfraction (USGS,2002)
|
