V Le labo sismique
Le filtrage
Lors de la visualisation des données à l'écran, il est fréquent que le signal soit brouillon (à cause du bruit du moteur, des hélices...). Pour l'améliorer il nous faut alors filtrer les fréquences des signaux entrant.
(Mear. Y)

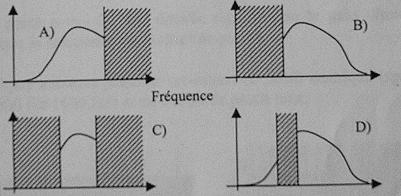

Les filtres permettent de centrer le signal sur la bande d'émission, en atténuant les fréquences extérieures à celle-ci. Les filtres les plus utilisés sont les filtres Passe Bas (A), Passe Haut (B), Passe Bande (C) et dans une moindre mesure Réjecteur de Bande (D). Un filtre est caractérisé par:
(Mear. Y)

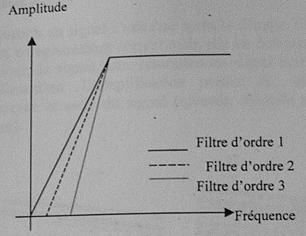

Exemples: Ordre 1=+/-20 dB/décade Ordre 2=+/-40 dB/décade Ordre 3=+/-60 dB/décade Une pente n= -20 dB/ décade signifie que le gain diminue de 20dB chaque fois que la fréquence est multipliée par 10.
|
|
|
 |
