Un équipement de sonar latéral est constitué par :

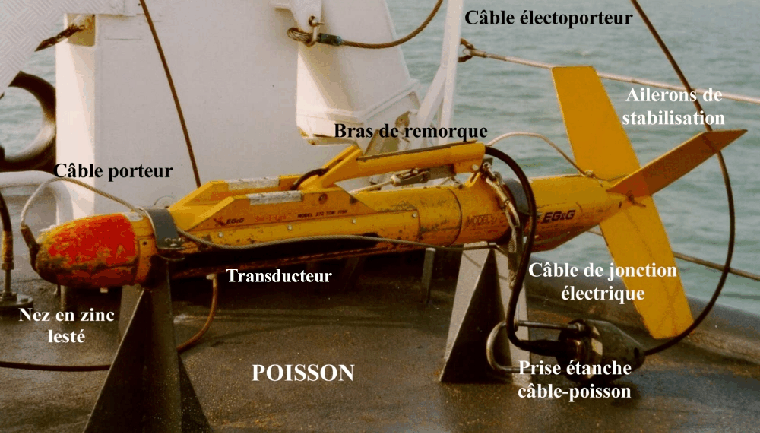

• Un poisson qui supporte les dispositifs d'émission et de réception (transducteurs): Il s'agit d'un cylindre mécanique profilé possédant des ailerons de stabilisation destiné à assurer son équilibre hydrodynamique.

• Un câble électroporteur, porté par un treuil assure la liaison mécanique et transporte les informations

Exemple d'un cable électroporteur

• Un lest en zinc dans le nez pour l'équilibre hydrodynamique

• Alimentateur électrique
• Dépresseur qui permet d'augmenter la profondeur d'immersion du poisson
• Equipement de visualisation, d'enregistrement et de traitement du signal à bord

Le sonar latéral

Le système se compose donc d'un poisson remorqué pres du fond, de forme fuselée relié par un cable electroporteur à un système de visualisation graphique en temps réel et à un système d'archivage numérique situé à bord du navire.
