1.4.3. Notion d'ombre
Le relief
sous marin est à l’origine du phénomène de la formation d’ombres.
Sur le
fond, un obstacle de dimension suffisante va en effet intercepter une partie du
secteur angulaire verticale émis. La réflexion par le fond est alors interdite,
une zone en dépression ne peut renvoyer l’énergie émise par le transducteur.
Mise en évidence d'une ombre.
En résultat, l’écho reçu sera de très faible niveau pendant une durée dépendante de
l’angle de rasance et de la hauteur de l’objet masquant. Une ombre dont la
forme correspondra à celle de l’objet en relief sera ainsi mis en évidence.
Celle-ci apparaîtra en blanc sur le sonagramme.
Aussi, l’analyse de la longueur de l’ombre projetée permettra une
estimation de la taille et de la forme de l’obstacle.

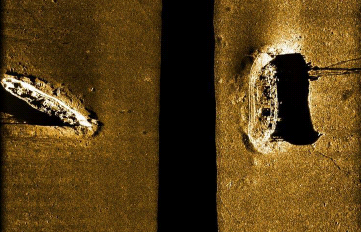

Ombre dans une zone insonifiée .
